一 、整車要求

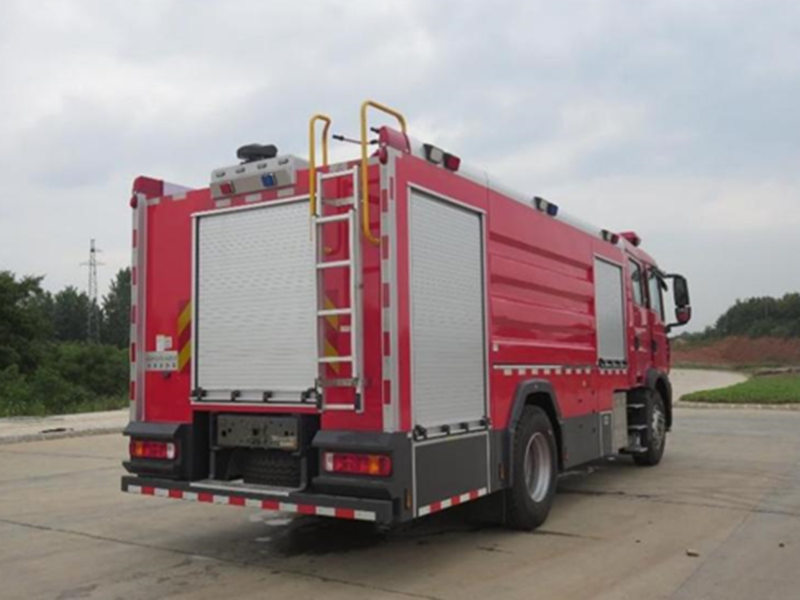

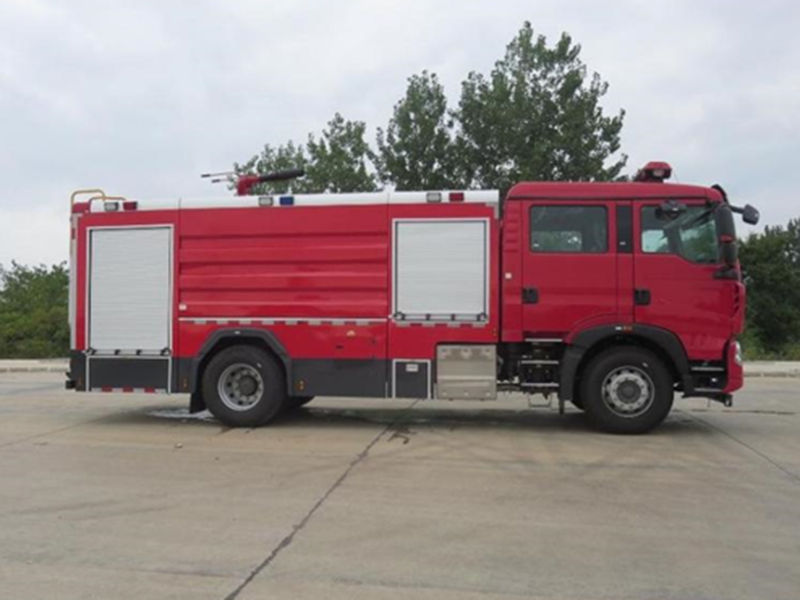

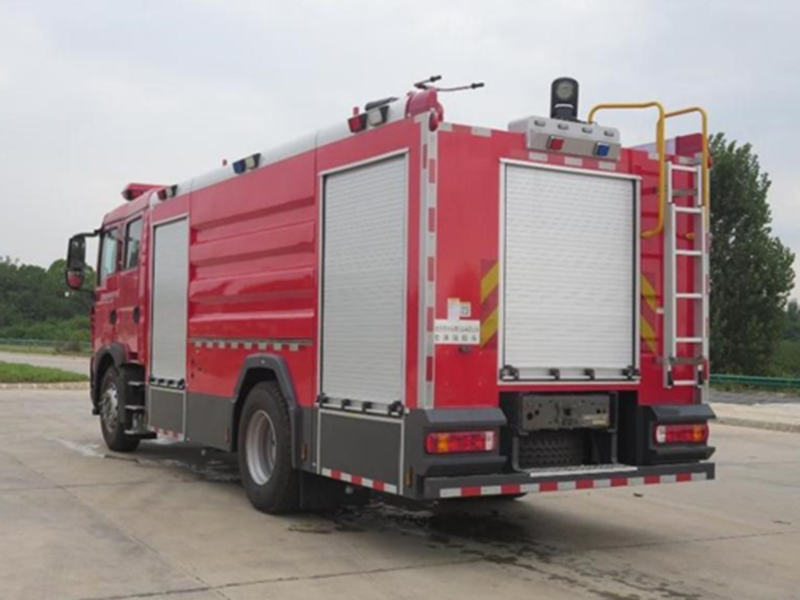

豪沃單橋水罐消防車，整車由二類汽車底盤、罐體、消防泵、管路、儀表電路系 統等部件組成，原裝雙排駕駛室可乘坐2+4人；該車為外露罐結構，車身前部為器材 箱構成，中部為水罐，尾部為泵房。水罐為碳鋼材質，內部噴涂環氧底漆和環氧瀝青

漆，載水7.95立方，裝備CB10/60 常壓消防泵，車頂安裝PS8/50W 型消防炮。

二 、整車主要參數

外廓尺寸：8820x2510x3570mm

**總質量： 19200 kg

額定質量： 7950kg

整備質量：10800kg

載液量： 罐體容積不小于7950L

**車速： 100 km/h

消防泵額定流量： 60 L/s@1.0MPa

消防炮額定流量：50L/s@0.8MPa

消防炮射程(水): ≥70m

接近角/離去角： 19°/11°

三 、底盤主要參數

型    號： ZZ5207TXFV471GF5豪沃國VI底盤

驅動型式： 4×2

軸    距： 4700 mm

**車速：101km/h

發動機型號：MCO7H.35-60 ( 國VI)

額定功率：2 57kW

排    量： 7360 ml

總質量：20100kg

四  、 駕  乘  室

結構： 平頭、四開門雙排駕駛室。后排座位安裝4具空氣呼吸器支架。

座位設置：前排2人(含駕駛員)+后排4人

設備： 除原車設備外，加裝有100W **報器、取力器**開關及****盒。

五、 容     罐

容    量： 水7950L

材   質： 水罐采用優質碳鋼板，罐體內部進行腐處

理，水罐底板4mm碳鋼板，水罐側板及封板3mm 碳鋼

板，水罐頂板3mm 碳鋼花紋板；

結    構： 鋼板焊接式，內設縱、橫防蕩板

設    備：◇1個人口孔，帶有快速鎖緊及開

啟裝置

◇1個液位指示器

◇1個排污口，手動閥**

◇1個溢流裝置

技術要求： 符合 XF39的有關規定

六 、 消防泵

型   號： CB10/60 常壓消防泵

流    量：60L/s

壓    力：1.0Mpa

**吸深： 7 m

引水時間：≤50s

真空泵形式： 活塞式

安裝形式： 后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。

罐出水管路： 設 有 1 個DN150 的罐出水管路，水由罐體進入消

防泵，裝有1只DN150 手動蝶閥，通過 DN150 撓性

接頭連接水罐與消防泵。

外進水管路： 消防泵后部有一個外進水口，外接150吸水管，內扣

式管牙接口(KM150 捫蓋密封);

出水管路：

※消防泵左右各有1個 DN80 和 1 個DN65 的常壓出水口；

※1 個 DN80 的炮管路，采用DN80 撓性接頭，用DN80 炮球閥**。

注水管路：  ※左右各一個DN65外注水口(內扣管牙式接口)

※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路： 為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、 取力器

型    式 ：夾心式(全功率)

操    縱：電磁閥**(電動操控)

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九、 消防炮

型   號： PS8/50W

流   量： 50L/s

射程(水): ≥70 m

壓    力：00.8MPa

回轉角度： 水平360°,俯仰-30°~70°

十 、器材箱

材  質： 骨架為優質型鋼；內蒙板為氧化鋁合金花紋板粘結結構。

結   構： 全鋼框架焊接結構，前部器材箱左右各一扇鋁合金卷簾門，尾部泵房左右

及尾部各一扇鋁合金卷簾門，下設防滑翻轉踏板。

器材布置原則

按戰斗編成和戰斗展開設計器材集成；

按人體工程學原理設計各種器材托架；

按使用邏輯關系和使用頻率放置器材；

◇  站在地面或踏板上2個動作內取用任何器材。

十 一 、翻轉踏板

材    質： 優質 Q235 鋼材；蒙皮為鋁合金花紋

板(陽極氧化處理)。

結    構： 采用鉸鏈和門止口雙重鎖定，安全可

靠。

十二、   電器系統

※ 駕駛室頂部配備長排豪華紅紅 LED **。

※整車后頂部安裝50W LED 消防探照燈1個，360度自動轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有3只紅藍爆閃燈及3只側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有

照明燈，并符合GB4785 規定。

※ **報器功率為100W; **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力

表、液位計、電源總開關等。

十  三 、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956 的規定；

3、 液罐質量符合 XF39 的規定；

4、 整車外觀美觀大方，平整度符合 XF39 的規定；

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十四、  隨車文件

十五、  基本器材配置
