一  、整車要求

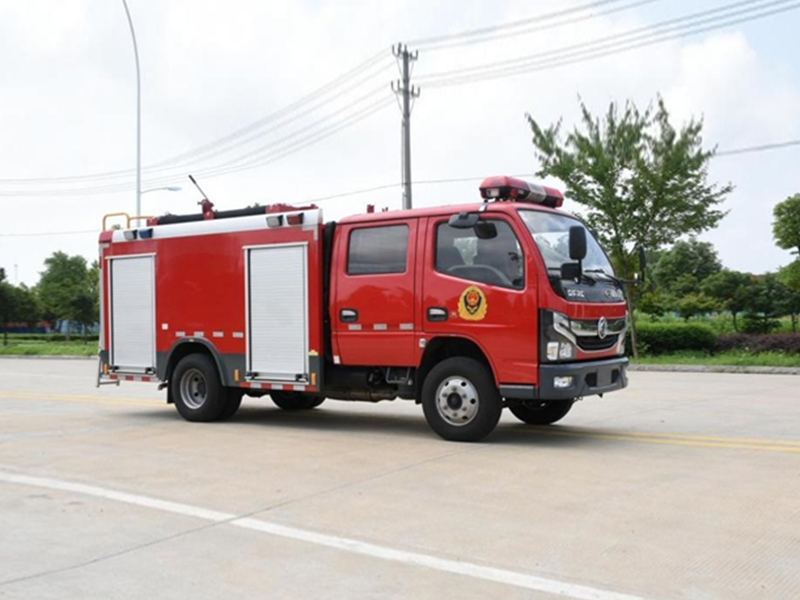

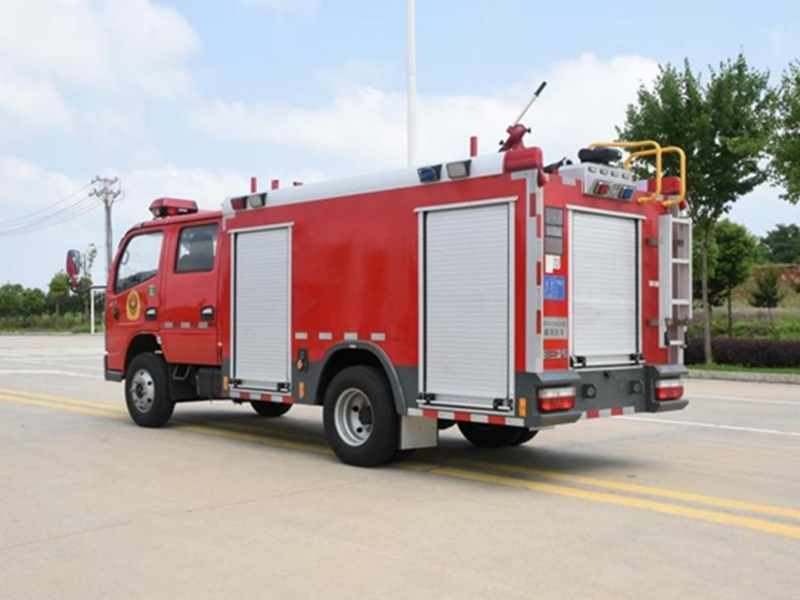

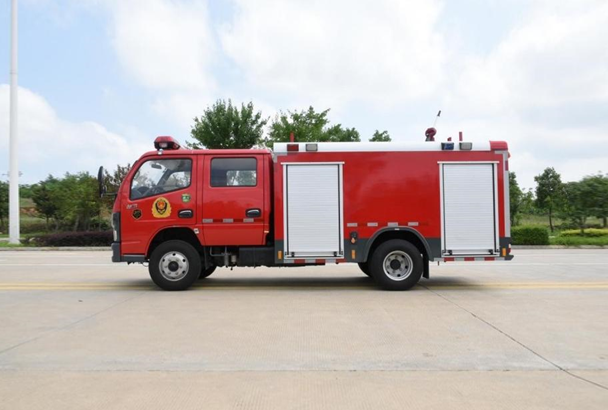

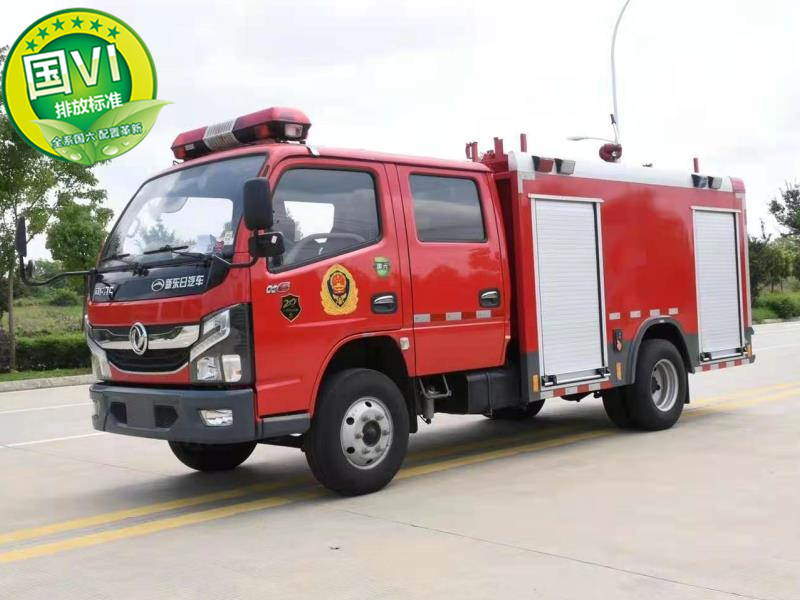

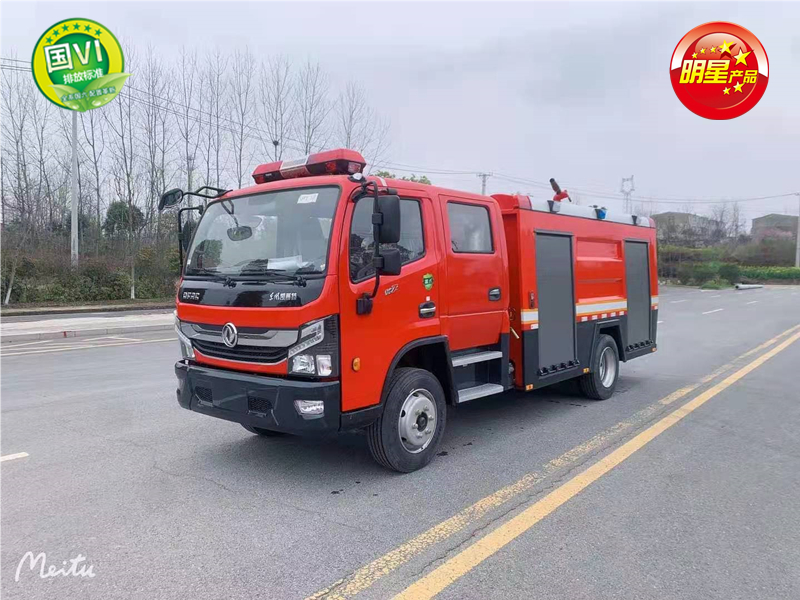

東風小多利卡水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等 部件組成，該車裝配鋁合金后爬梯(可拆卸),泵房在整車尾部，罐體為鋼板焊接式，  罐體材質為優質碳鋼板，罐體內部做防腐處理，載水2.5方。該車裝備 CB10/20 消防泵，

PS8/20W消防炮。

二、  整車主要參數

外廓尺寸： 6090 x1980x2640mm

**總質量： 6620 kg

額定質量： 2200 kg

整備質量： 4045 kg

載液量： 2500 L

**車速： 100 km/h

水泵額定流量： 20 L/s@1.0MPa

消防炮額流量： 20L/s@0.8MPa

消防炮射程： ≥50 m

接近角/離去角： 24°/15°

三、 底盤主要參數

型     號 ：EQ1075DJ3CDF  東風多利卡國六底盤

驅動型式： 4×2

軸    距： 3308 mm

**車速： 110 km/h

發動機型號： Q23-115E60

額定功率：85 KW

總 質 量 ：7360 kg

四、 駕駛室

結    構：平頭、四開門雙排駕駛室。

座位設置：前排2人(含駕駛員)+后排3人

設   備 ：除原車設備外，加裝有100W **報器、取力器**開關及****盒。

五、 容罐

容   量： 水2500L

材    質： 水罐采用優質碳鋼板，罐體內部進行腐處

理，水罐底板4mm 碳鋼板，水罐側板及封板3mm碳鋼

板，水罐頂板3mm 碳鋼花紋板；

結    構： 鋼板焊接式，內設防蕩板

設    備： ◇ 1個人口蓋，帶有快速鎖緊及開啟裝置

◇ 1個溢流裝置

◇ 1個液位指示計

◇1個排污口，手動閥**

技術要求： 符合XF39《 消防車消防要求和試驗方法》的有關規定

六、消防泵

型   號： CB10/20  常壓消防泵

流    量 ：20L/s

壓    力：1.0Mpa

**吸深：7 m

引水時間： ≤35s

真空泵形式： 活塞式

安裝形式： 后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與

各部件連接。

罐出水管路： 設 有 1 個 DN100 的罐出水管路，

水由罐體進入消防泵，裝有1 只

DN100 手動蝶閥，通過 DN100 撓性

接頭連接水罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接

100 吸 水 管 ，螺 紋 式 管 牙 接 口

(KA100 捫蓋密封);

出水管路： ※消防泵左右各有1個 DN65 的常壓出水口；

※ 1 個 DN65 的炮管路，采用DN65 撓性接頭，用 DN65 炮球閥**。

注水管路：  ※ 2個 DN65 管路(外注水)位于泵房內左右兩側；

※ 1個 DN65 罐注水管路，可通過消防泵直接向罐內注水；

放余水管路： 為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八 、取力器

型    式 ：夾心式(全功率)

操    縱：電磁閥**(電動操控)

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九   、消   防  炮

型   號： PS8/20W

流   量 ：20L/s

射  程： ≥50m

壓    力：0.8MPa

回轉角度： 水平360°,俯仰-35°~70°

十 、器材箱

材   質 ：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構： 全鋼框架焊接結構，前器材箱左右各1 扇鋁合金卷簾門，后泵房左右后側

各1扇鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

按戰斗編成和戰斗展開設計器材集成；

按人體工程學原理設計各種器材托架；

按使用邏輯關系和使用頻率放置器材；

站在地面或踏板上2個動作內取用任何器材。

十 一 、 電器系統

※   駕駛室頂部配備1 .4 米長排豪華紅紅 LED **。

※整車后頂部安裝50W LED 消防探照燈1 個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※車輛兩側上方各配有2個紅藍爆閃燈及2個側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有

照明燈，并符合GB4785 規定。

※ ** 報 器 功 率 為 1 0 0W;  **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力表、

液位計、電源總開關及器材箱燈開關等。

十二、  總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956《 消防車性能要求及試驗方法》的規定；

3、 液罐質量符合 XF39 的規定；

4、 整車外觀美觀大方，平整度符合 XF39 的規定；

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十 三 、隨車文件

十四、  器材配置

CB10/20 常壓水罐消防車

器材標準配置表——螺紋式
